小区监控施工流程

一、 概述
二、设计依据及相关标准
三、设计原则
四、监控系统内容及特点
       设备选型
       监控前端设备选型
       监控后端设备选型
五、系统安装、调试、测试及验收标准
       安装和调试
       测试和验收
六、技术支持与售后服务
      工程保修
      技术培训
      工程维修计划
一、概述
XX小区是一座现代化高级住宅别墅区，不仅交通便利而且环境优美，地处郊区繁华地段，因此聚集着社会各界名流人士在此居住。
由于本小区安防系统设备安装时间较长，且此类录像机有很多运行缺点，经常出现死机现象，发生状况后无法查找当天录像，无法满足小区安防所需的要求，对小区居民生活安全是一个重大隐患。根据甲方要求，此次对XX小区监控系统进行改造。
此方案秉着经济实用、安全可靠的原则来解决现在存在的问题。
本方案的设计指导思想是：质量第一、诚实守信、经济实用、安全可靠、灵敏有效。与学校的一期工程紧密结合，并考虑以后扩容的需要，从实际出发，确定安防对象与监控区域，在保证质量和可靠性的同时，尽可能采用最先进的技术和设备，综合分析性能价格比，参照相关国家标准完成系统设计，以保证完成安全技术防范监控系统的各项性能指标均应达到国内领先水平。
二、设计依据及相关标准
技术防范系统必须在遵循国家有关技术标准,结合该楼的位置及其性质,进行广泛的调研,充分满足其技防设计要求的基础上进行设计、施工。其具体设计依据如下：
国家标准:
◆ GB/T166572-1996《防盗报警中心控制台》
◆ GB50198-94 《民用闭路监视电视系统工程技术规范》
◆ GA308-2001 《安全防范系统验收规则》
◆ GA/T75-94 《安全防范工程程序与要求》
行业标准:
◆ 中华人民共和国公安部发布的GA/75-94《安全防范工程程序与要求》。
◆ 中华人民共和国公安部发布的GA/T70-94《安全防范工程费用概预算编制办法》。
三、设计原则
本系统方案设计遵循“功能齐全，技术先进，实用可靠，扩展性好，有利管理，投资合理”的原则。
功能齐全：系统集视频监视控，并有机结合起来，实现全方位保护。
技术先进：所选设备均应为著名品牌，广泛的应用于各种技防领域，经过市场考验，技术性能居同类产品领先水平的产品。
实用可靠：整个系统白天监视防护区域内各类人员的活动情况，夜间通过摄像机进行监视、录像。
扩展性好：系统的设计应留存充分的余地，以方便需要时能进行扩充。因此主机设备选用考虑标准结构系统，输入、输出扩展时只需简单更换设备，避免造成不必要的财力浪费。
有利管理：系统通过对该行各重要场所的监控，不仅提高了该建筑技防的现代化水平，节约了大量的人力、物力，而且为保卫管理部门进行安全防范控制提供了先进的管理手段。
投资合理：系统所选用的设备均为名牌产品，性能卓越，价格合理，返修率低，在满足系统实用需求的基础上，尽可能降低工程造价。
四、监控系统内容及特点
中控室8台工控式录像主机更换为汉邦嵌入式16路主机并且每台主机增加500G硬盘2块共计16块；
更换8台19寸显示器；
更换前端摄像机69台；
更换手动操作盘一个；
更换摄像机专用电源50个；
更换6个云台摄像机；

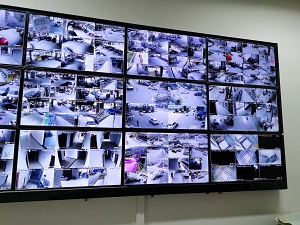

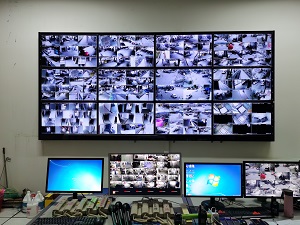

电视墙部分重新设计为10台42寸液晶电视
传输部分：
由于园区面积大而且中空室据园区大部分楼群和车场距离较远，如采用视频线传输,施工难度大，成本高，影响园区整体绿化和美观,并且距离长信号衰减大，会造成监控图像不清晰或干扰。拟采用设计主干线采用两根地埋光纤传输信号，一根光纤最多可传输64个监控图象。优点一、图像传输清晰无干扰，优点二、小区各区域增减摄像机方便，有一定的扩展性，优点三、使用寿命长维护方便。
设备选型
为了满足安全防范系统的需要，达到设备性能优良、质量可靠、价格合理的要求，通过对目前国内技术先进的主流保安监控产品的调研，综合其性能价格比、返修率，结合安全防范工程的要求等诸多因素的对比，择优组成优化系统。
摄像机、录像机、显示器等视频设备，是直接决定系统图像清晰稳定的关键设备，又是系统中使用最易损的设备。对该类器材选择必须满足：
器材技术指标要求，能适应多种环境要求；
器材价格相对低廉，性能价格比高；
在器材正常磨损（如录像机磁鼓、马达）、失效（如监视器显像管）时，其备件供应充分、更换简便。
监控前端设备选型
摄像机是电视监控的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送到控制中心的监视器上。摄像机的好坏以及它产生的图像信号将影响整个系统的质量。因此，摄像机的指标应高于整个系统的指标。
本方案中所选的摄像机为XX公司的产品， XX公司是著名的监控器材生产商，其摄像机的共同特点是：清晰度高、性能稳定、运行可靠、性能价格比高。
