太阳能监控系统详解

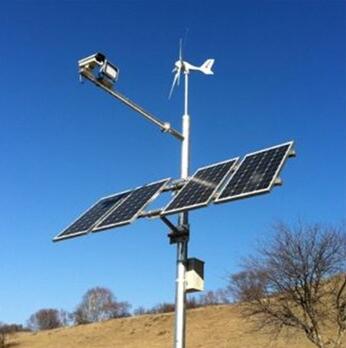

太阳能的应用已经很普遍，针对野外如荒山、公路、鱼塘等不方便监控供电的环境，太阳能发电为视频监控的供电提供了很好的解决方案，本文详细介绍太阳能监控系统所运用到的设备，及其整体方案的设计。



一.太阳能供电设备

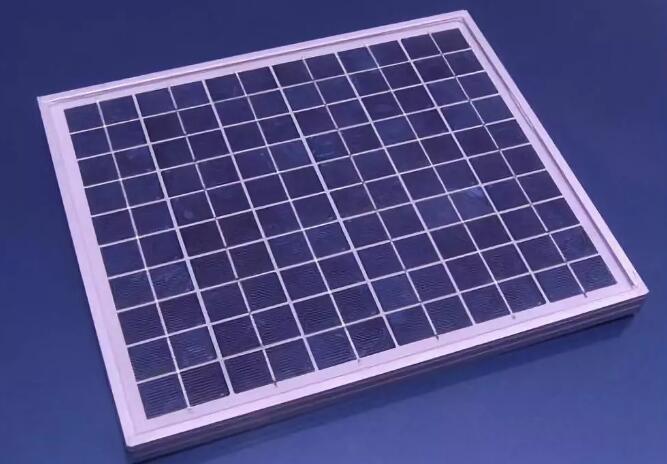

1.太阳能板




（1）分类



太阳能板的材质主要有：单晶硅、多晶硅、非晶硅等材质。



单晶硅太阳能板：光电转换效率为15%左右，最高的达到24%，这是所有种类的太阳能板中光电转换效最高的，但制作成本较高。使用寿命一般可达15年，最高可达25年。



多晶硅太阳能板：光电转换率在12%左右，成本比单晶硅略低，使用寿命比单晶硅的短。



非晶硅太阳能板：在弱光环境下也可以发电，国际先进水平的非晶硅太阳能板光电转化率在10%左右，且随着时间推移，转换效率不断衰减。



（2）参数



峰值功率：即在日照最强时太阳能板的功率，单位为W。



工作电压



尺寸：即太阳能板的大小。



光电转换率：太阳能电池板把太阳光能转化为电能的效率。

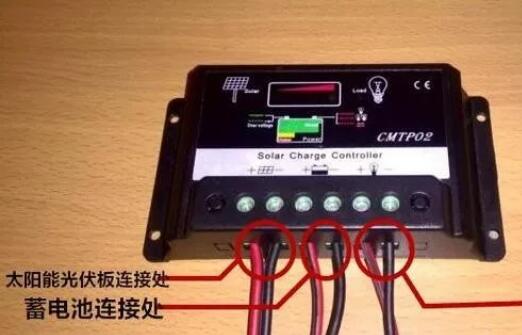

2.太阳能控制器



太阳能控制器全称为太阳能充放电控制器，是用于太阳能发电系统中，控制多路太阳能电池方阵对蓄电池充电以及蓄电池给太阳能逆变器负载供电的自动控制设备。它对蓄电池的充、放电条件加 以规定和控制，并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出，是整个光伏供电系统的核心控制部分。

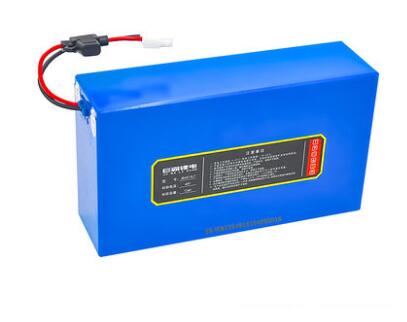

3.蓄电池

蓄电池顾名思义就是蓄电的，它主要储存由太阳能电池板转化过来的电能，可以多次循环使用。在全程监控系统中．有的设备需要提供220V、110V的交流电源，而太阳能的直接输出一般为1 2VDc、24VDc、48VDc。所以为了能给22VAC、11OVAc的设备提供电源，系统中就必须增加直流／交流逆变器，将太阳能光伏发电系统中产生的直流电能转化为交流电能。



蓄电池的容量：=放电电流×放电时间



单位为AH：例如50AH是指可提供50A的电流持续1小时。



电压：监控系统配备一般为12V



二.工作原理



  1）.当太阳光照较强时，太阳能光伏组件产生的电流汇聚到控制器，控制器进行供电监控。太阳能光伏组件通过控制器给视频监控部件供电，同时将多于的能量储存在储能系统中。

    2）.当太阳光照较弱时，太阳能储能单元板的发电满足不了视频监控需求的能量时，负载除从太阳能储能单元板获取能量以外，储能系统同时处于放电状态以满足视频监控稳定运行。

3). 当到夜间、阴天等日照条件不好的情况下，转由储能系统给视频监控供电。



三.太阳能监控系统的设计
